エアー式ディスペンサー AF700

各種接着剤、各種ペースト、潤滑剤などあらゆる液体材料に対応

エアー加圧制御コントローラーとシリンジ及びシリンジアダプタで
構成された最もベーシックな1液型の吐出装置です。

特長

  • 低粘度の液体から、高粘度の液体まで幅広く対応
  • プリセットカウンタ機能搭載
  • バキューム機能により液ダレを防止
    マルチ電源に対応(AC100V~AC240V(±10%))
  • 外部制御
    外部電源(+5V,+12V,+24V)/内部電源切り替え機能と塗布完了信号が使用できます。

適用材料

  • ・エポキシ樹脂
  • ・シリコーン樹脂
  • ・UV樹脂
  • ・クリーム半田
  • ・銀/金ペースト
  • ・グリース
  • ・オイル、その他各種接着剤

主構成

適用シリンジ/
シリンジアダプタ
種類 半透明タイプ/UV対応タイプ
容量(CC) 5 / 10 / 30 /50
コントローラー部
制御方法 レギュレーター及び電磁弁による加圧制御
電源 AC100V~240V(±10%)
1次側空圧源 MAX 0.7MPa(無潤滑ドライエア)
AIR OUT圧力調整範囲 0.02~0.6MPa
バキューム機能 負圧発生機構内蔵
バキューム調整範囲0~-70kPa
添付品 フットスイッチ(PAS-SWF)

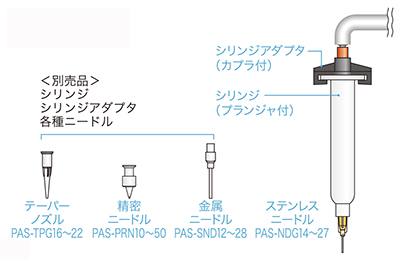

・専用パーツ<別売品>

AF700

  • 動作の種類
    TM  タイマー動作(定量吐出)
    ST  ステディ動作(連続吐出)
  • プリセットカウンタ機能搭載
    圧縮エアの出力(電磁弁ON)回数の上限値設定が可能
    (アップカウント/ダウンカウント)
  • 表示方式
    LCD 8文字×2行
